【蓝牙BQB认证关键】蓝牙BQB认证及时完成,样机定频是关键!

查看手机网址
扫一扫!【蓝牙BQB认证关键】蓝牙BQB认证及时完成,样机定频是关键!扫一扫!
人气:-发表时间:2019-06-26 17:53【


关于蓝牙BQB认证,其认证目的,认证流程、周期等,微测在之前公众号介绍很多,但是企业朋友知道BQB认证中哪个环节是难点,容易失败吗?

本次我们聊聊BQB认证RF射频测试项目中定频哪些事,过了这个坎,进度也加快。

在讲蓝牙BQB认证-定频之前,我们先来普及一下短距离无线通信,因为蓝牙BQB认证属于其中一种应用!


一、短距离无线通信介绍


1. 概念

通信收发双方通过电磁波、无线电微波、红外线传输信息并且传输距离限制在几十米的范围内,都可以称之为短距离无线通信。



2. 主要特点:

传输距离:10-100m

发射功率:<100mW



3. 优缺点

优点:低成本、低功耗、对等通信

缺点:传输速率低、通信距离短、抗干扰能力弱



4. 应用范围:

Bluetooth蓝牙技术;

WLAN无线局域网技术;

UWB超宽带技术;

Zigbee紫蜂技术;

RFID射频识别技术;

NFC近距高频的无线电技术;

Wireless charging无线充。



了解短距离无线通信之后我们具体分析BQB认证中难点之一的样机定频!



二、定频介绍


1. 概念

通过软件和工具来控制产品模块(芯片)的连续发射过程叫定频。

通俗来说就是让产品处于持续发射状态,能发射出一个固定的频率点。一般是用软件控制产品发射,有的是提供工程码,进入工程模式进行发射;有的是产品自带按键,可以进行按键发射!


2. 定频样机种类

分为传导定频样机和辐射定频样机。

传导定频样机指:割断天线,从天线馈点引SMA头射频线的定频样机。


辐射定频样机指:不割断天线,通过天线辐射的定频样机。

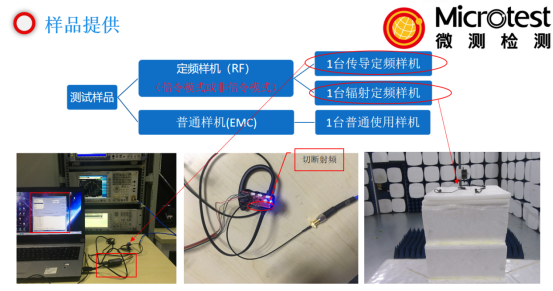

3.定频样机提供数量,请看下图!



蓝牙BQB认证RF射频测试样机要求:

定频样机要求:样机需通过串口板或EUT/DTM test mode等其他方式,让样机能进入射频信令模式,以便蓝牙终测仪与样机建立连接测试。

其他要求:准备信令模式样机并焊接天线馈点射频线。

客户朋友们,以上定频样机要求请一定收藏好!



专业术语普及:信令模式和非信令模式区别

信令模式指:用模拟基站跟EUT建立连接,进行数据交换,模拟基站跟EUT实现环路。

非信令模式指:通过串口工具或软件跟EUT建立连接,进行数据交换,模拟基站跟EUT单向传输。

温馨提醒:做蓝牙BQB认证样机一定要进行信令模式。



三、微测检测提供解决方法:


1、微测有专业工程师指导客户样机定频,供定频方向。

2、微测蓝牙BQB实验室拥有一套系统的蓝牙芯片定频软件和方法资源库,对同类型的芯片定频可直接由我司工程师操作定频。



通过以上定频专业知识讲解,您还担心定频失败和过不了认证吗,认准微测检测,帮您快速过认证!
